Überblick über den Cerbo GX
Der Cerbo GX von Victron Energy ist ein umfassendes Kommunikationszentrum, das es ermöglicht, Energieversorgungssysteme von jedem Ort aus zu überwachen, zu steuern und zu optimieren. Mit dem Victron Remote Management (VRM)-Portal oder über die VictronConnect App via Bluetooth kann man direkt auf das System zugreifen. Optional kann auch der GX Touch Bildschirm oder ein Multifunktionsdisplay (MFD) verwendet werden.
Hardware und Montage
Der Cerbo GX ist leicht zu montieren und kann sowohl an einer Wand als auch auf einer DIN-Schiene (mit dem optionalen DIN35-Adapter) installiert werden. Die Abmessungen des Geräts betragen 78 x 154 x 48 mm, und es kann in einem Temperaturbereich von -20 bis +50℃ betrieben werden. Die Montage des separaten Touchscreens auf ein Armaturenbrett ist einfach und erfordert nur ein einziges Kabel, was die Anzahl der notwendigen Kabel reduziert.
Schnittstellen und Anschlüsse
Der Cerbo GX verfügt über eine Vielzahl von Schnittstellen und Anschlüssen, darunter:
- VE.Direct-Anschlüsse (bis zu 15 Geräte)
- VE.Bus-Anschlüsse (zwei parallel geschaltete RJ45-Buchsen)
- VE.Can und BMS-Can-Anschlüsse
- Bluetooth für die Verbindung mit der VictronConnect App
- Ethernet (10/100 RJ45 Buchsen)
- WLAN
- Drei USB-Anschlüsse (zwei für Kommunikation und einer für Stromversorgung)
- Vier ohmsche Tankeingänge, vier digitale Eingänge und vier Temperatursensoreingänge
- Zwei Relais (für verschiedene Funktionen wie Alarm, Generator Start/Stopp, Tankpumpe etc.)
GX Touch Display
Das GX Touch Display ist ein optionales Zubehör für den Cerbo GX und kommt in zwei Größen: GX Touch 50 (5 Zoll) und GX Touch 70 (7 Zoll). Diese Touchscreen-Displays sind wasserdicht (IP54 oder IP65 mit Gummidichtung) und bieten eine einfache Installation mit nur einem Kabel. Sie sind in verschiedenen Montageversionen erhältlich, einschließlich Aufsatz-, Wand- und Flachmontage. Die Displays bieten eine hohe Auflösung (800 x 480 für GX Touch 50 und 1024 x 600 für GX Touch 70) und eine Schutzabdeckung gegen UV-Licht (ab Seriennummer HQ2242).
Funktionalität und Überwachung
Der Cerbo GX ermöglicht eine umfassende Überwachung und Steuerung des Energieversorgungssystems. Hierzu gehören:
- Überwachung des Ladezustands der Batterie
- Überwachung des Stromverbrauchs
- Überwachung der Energiegewinnung aus PV, Generator und Netz
- Überprüfung der Tankfüllstände und Temperaturmessungen
- Steuerung der Strombegrenzung für die Landstromeinspeisung
- Automatischer Start/Stopp von Generatoren
- Nachverfolgung von Warnmeldungen und Durchführung diagnostischer Überprüfungen aus der Ferne.
Remote Console und Netzwerkfunktionen
Die Remote Console des Cerbo GX ermöglicht die Überwachung, Steuerung und Konfiguration des Systems über das Internet, als ob man direkt vor dem Gerät stünde. Diese Funktionalität ist auch im lokalen Netzwerk LAN oder über den WLAN-Zugangspunkt des Cerbo GX verfügbar. Dies erleichtert die Fernwartung und Optimierung des Systems.
Lieferumfang des Cerbo GX und GX Touch
Der Lieferumfang des Cerbo GX und des optionalen GX Touch umfasst several wichtige Komponenten und Zubehörteile. Bei dem Cerbo GX selbst sind folgende Elemente enthalten:
- Das Cerbo GX Gerät selbst
- Ein DIN35-Adapter für die Montage auf einer DIN-Schiene (nicht im Standardlieferumfang, aber optional erhältlich)
- Drei USB-Anschlüsse, davon zwei für Kommunikation und einer rein für Stromversorgung
- VE.Direct-, VE.Bus-, VE.Can- und BMS-Can-Anschlüsse
- Ethernet- und WLAN-Funktionen
- Vier ohmsche Tankeingänge, vier digitale Eingänge und vier Temperatursensoreingänge
- Zwei Relais für verschiedene Funktionen
Für das GX Touch Display sind folgende Teile im Lieferumfang enthalten:
- Das GX Touch 50 oder GX Touch 70 Display
- Montagezubehör für Aufsatz-, Wand- oder Flachmontage
- Eine Schutzabdeckung gegen UV-Licht (ab Seriennummer HQ2242, nicht für das Flush-Modell)
- Ein Kabel mit einer Länge von 2 Metern für die Verbindung zum Cerbo GX
Zusätzlich kann optional der GX Touch-Adapter für CCGX-Ausschnitt bestellt werden, um den GX Touch in bestehende CCGX-Ausschnitte zu integrieren. Dieser Adapter enthält eine Metallhalterung, eine Kunststoffblende und vier Befestigungsschrauben

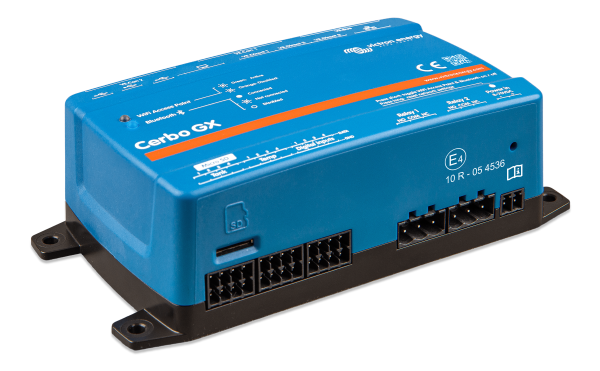

Der Victron Cerbo GX MK2 ist die aktuellste Version der GX-Gerätegeneration – ausgestattet mit erweiterten Funktionen und verbesserter Hardware für anspruchsvolle Installationen. Er fungiert als zentrale Steuer- und Kommunikationsschnittstelle, die Daten von angeschlossenen Komponenten (z. B. MPPT-Ladereglern, Wechselrichtern, Sensoren, Tank- und Temperatursensoren) konsolidiert und zur Anzeige und Steuerung bereitstellt.
Die MK2-Version bietet deutliche Upgrades gegenüber früheren Modellen: zwei voll funktionsfähige VE.Can-Anschlüsse (wobei einer galvanisch isoliert ist), alle drei USB-Ports sind Daten- und Stromports, Ethernet-, WLAN- und Bluetooth-Konnektivität sind integriert und die RJ-45-Buchsen sind um 180° gedreht – das erleichtert das Einstecken und Abziehen von Kabeln. Zusätzlich sind die digitalen Eingänge nun impulsefähig, was insbesondere für Zähler und Sensorik wichtig ist. :contentReference[oaicite:0]{index=0}
Typische Einsatzbereiche
- Überwachung und Steuerung kompletter Photovoltaik-, Batterie- und Off-Grid-Systeme
- Integration in Boote, Wohnmobile und Tiny Houses
- Fernwartung und Monitoring über Victron Remote Management (VRM)
- Steuerung von Generatoren, Netzumschaltung und Lastmanagement
Besondere Merkmale & Vorteile
- Zwei vollwertige VE.Can-Ports (einer isoliert) für flexible CAN-Kommunikation
- Alle drei USB-Anschlüsse funktionieren als Daten- und Stromanschlüsse
- Impulseingänge auf digitalen Eingängen möglich
- Bluetooth und WLAN integriert – einfache Konfiguration und Verbindung zu VRM
- Erweiterte Ein- und Ausgänge: Tankpegel, Temperatur, Relais, digitale Eingänge
- Unterstützt drahtlose und kabelgebundene Netzverbindungen
- Verbesserte Hardware für zukünftige Erweiterungen und robuste Anwendungen
Technische Daten
| Versorgungsspannung |
8 – 70 V DC |
| Stromaufnahme |
Typisch < 4 W (bei 12 V, ohne Anbaugeräte) |
| Ports & Schnittstellen |
2 × VE.Can (einer isoliert), 2 × VE.Bus, 3 × VE.Direct, 3 × USB, Ethernet RJ45, WLAN, Bluetooth |
| Digitale Eingänge |
4 (jetzt impulsefähig) |
| Tankpegel-Eingänge |
4 (widerstandsbasierte Sensoren) |
| Temperatursensor-Eingänge |
4 |
| Relaisausgänge |
2 × potentialfreie Relais (NO/NC) |
| Gehäuse & Montage |
Wandmontage oder DIN-Schiene (mit Zubehör) |
| Abmessungen (H × B × T) |
78 × 154 × 48 mm |
| Umgebungstemperatur |
−20 °C bis +50 °C |
| Schutzart |
IP20 (Innenbereich) |
